آموزشی که امروز دنبال خواهیم کرد، آموزش طراحی قطب نما با استفاده از اشکال ساده می باشد. این قطب نما به صورت متقارن طراحی شده است. روند طراحی را مرحله به مرحله آموزش می دهیم.

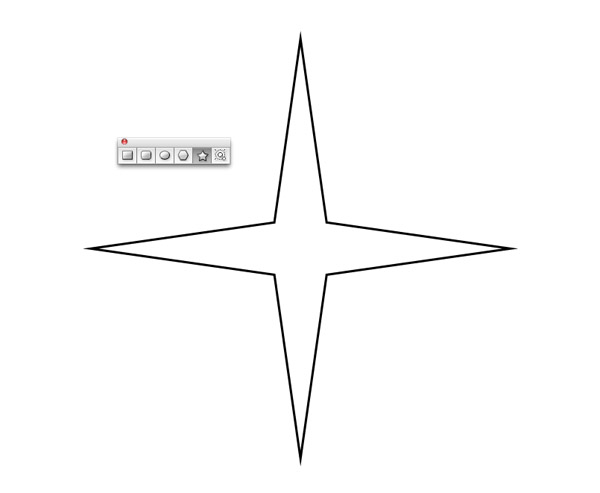

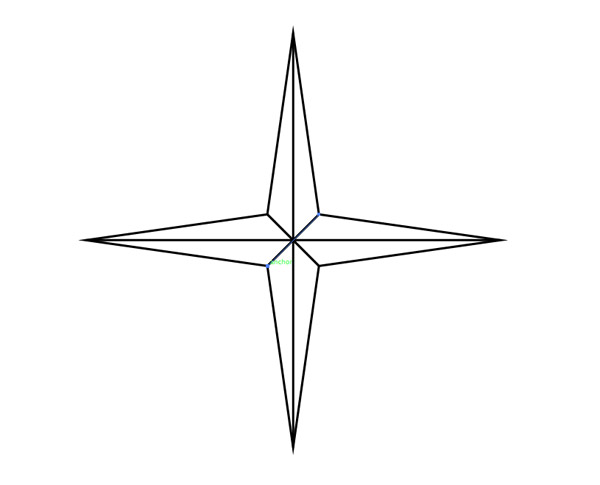

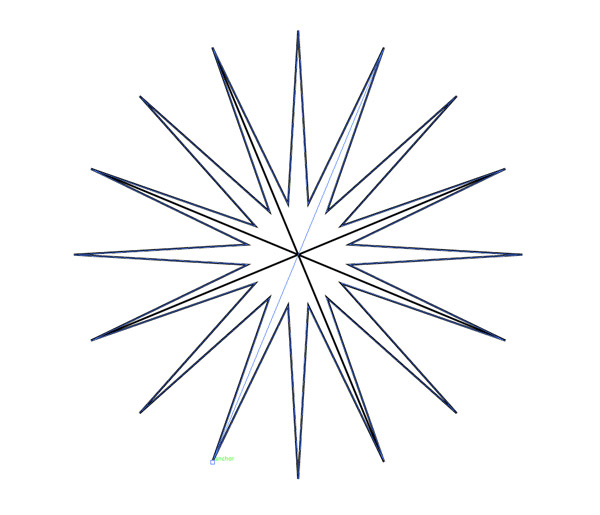

2. گزینه ی Smart Guides را فعال کنید و از نقاط موجود در شکل مرحله ی قبل ، خطوطی صاف با ابزار Line بصورت تصویر بالا رسم کنید.

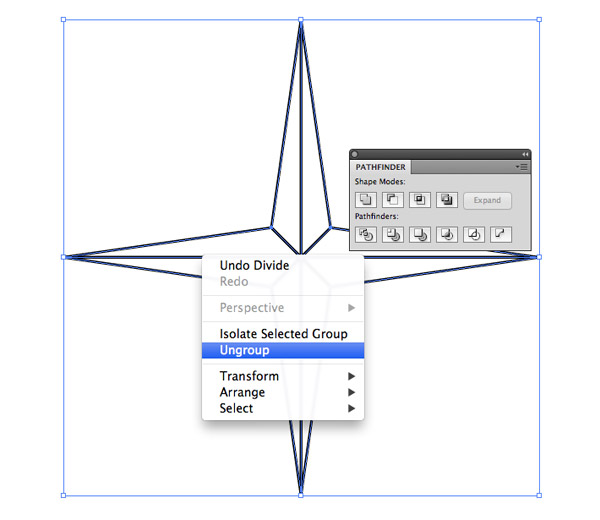

3. کل شکل را انتخاب کنید و سپس از پنل Pathfinder روی گزینه ی Divide کلیک کنید. روی شکل راست کلیک کرده و گزینه ی Ungroup را انتخاب کنید تا تمام اجزای شکل قابل ویرایش شود.

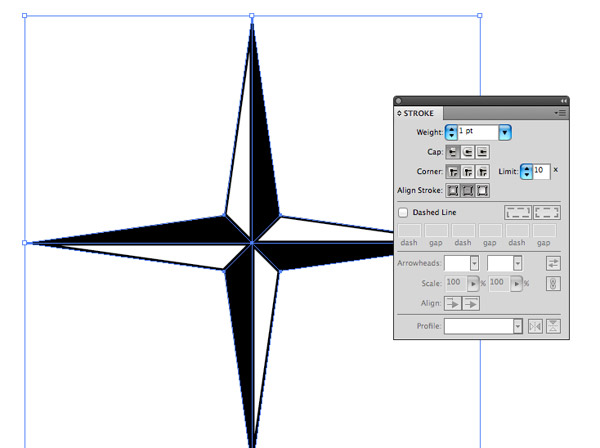

4. شکل را مانند تصویر بالا سیاه و سفید رنگ کنید و به کل شکل یک استروک سیاه به طرف داخل بدهید.
5. یک ستاره ی ۱۶ پر رسم کنید و هر کدام از پرها را مانند تصویر تقسیم بندی کنید. رنگ هر پر را برعکس پر دیگر انتخاب کنید. برای مثال اگر یک پر سیاه و سفید باشد پر دیگر سفید و سیاه بزنید.

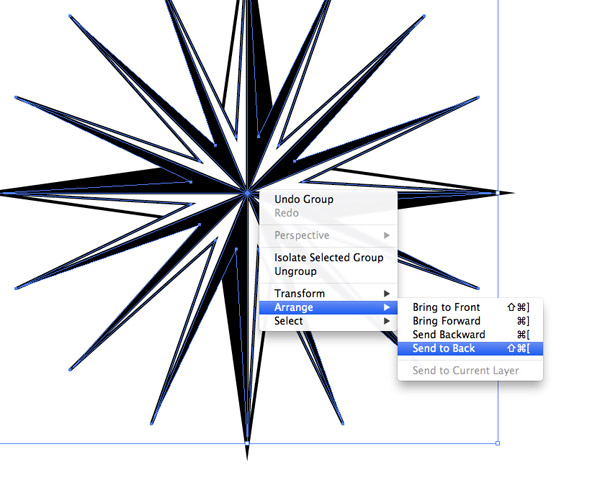

6. اجزای هر شکل را با هم Group کنید و دو شکل را روی هم قرار دهید. روی ستاره ی ۱۶ پر کلیک کنید و با استفاده از منوی Arrange و گزینه ی send to back آن را به لایه ی پشت انتقال دهید.

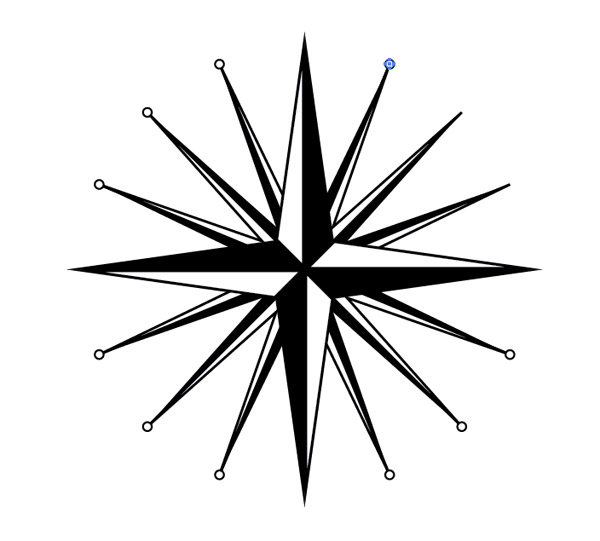

7. یک دایره ی کوچک، سر یکی از پرهای ستاره ی ۱۶ پر رسم کنید و با نگهداشتن Alt و drag از آن کپی بگیرید و روی بخش تیز پرهای ستاره قرار دهید.

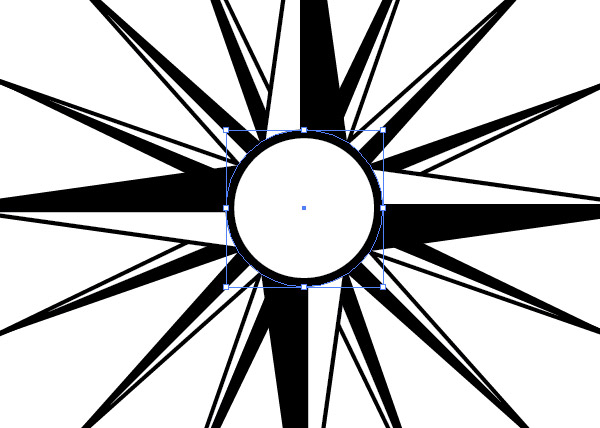

8. با نگهداشتن کلید Alt یک دایره در مرکز ستاره ها رسم کنید و سپس یک کپی از این دایره گرفته و آن را روی دایره قبلی پیست کنید و سپس با گرفتن کلید Alt سایز این دایره را کوچک تر کنید و رنگ آن را به سفید تغییر دهید.

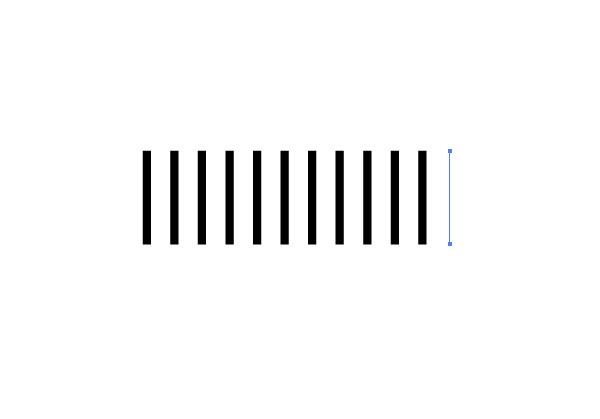

9. در جایی دیگر از صفحه یک خط عمودی کوچک با استروک ۱pt رسم کنید و سپس از این خط به طور متوالی کپی گرفته و پیست کنید و استروک آخرین خط را حذف کنید تا یک مسیر ایجاد شود.

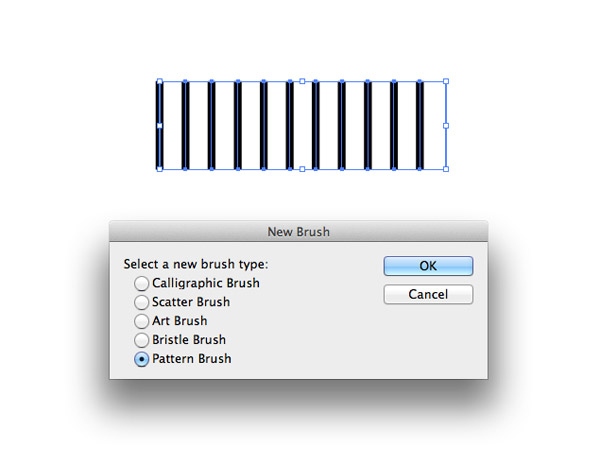

10. تمام خطوط را انتخاب کنید و از پنل New Brushes گزینه ی Pattern Brush را انتخاب کنید.

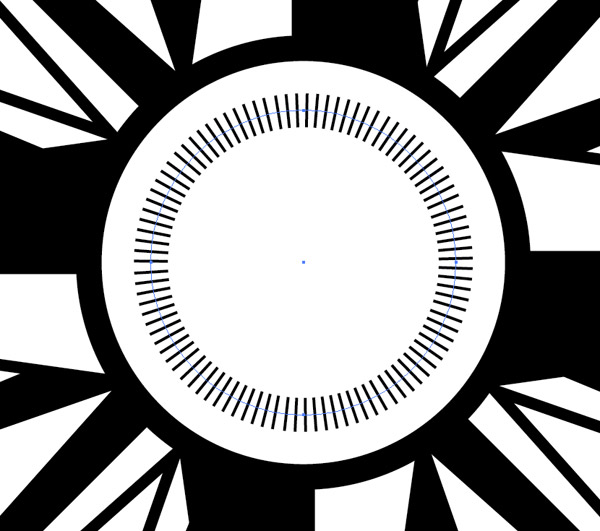

11. از دایره مرکزی کپی گرفته و اندازه آن را کوچک کنید و براشی که در مرحله ی قبل ایجاد کردیم را بعنوان استروک روی این دایره اعمال کنید.

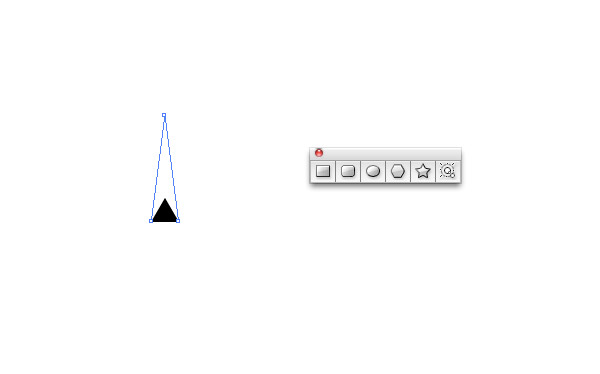

12. با ابزار ستاره یک ستاره رسم کنید و تعداد نقاط را به ۳ نقطه کاهش دهید و سپس کلید Alt را برای ایجاد زاویه های برابر در رسم این مثلث کوچک نگه دارید. نقطه ی بالایی را با گرفتن کلید شیفت و با استفاده از ابزار Direct Selection و کشیدن این نقطه به سمت بالا، بلندتر کنید.

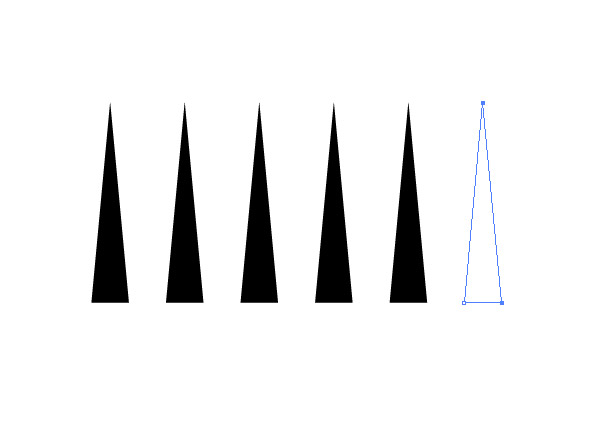

13. از شکل کپی بگیرید و کنار هم بچینید.آخرین مثلت را بدون استروک رسم کنید و آن را بعنوان براش جدید ذخیره کنید.

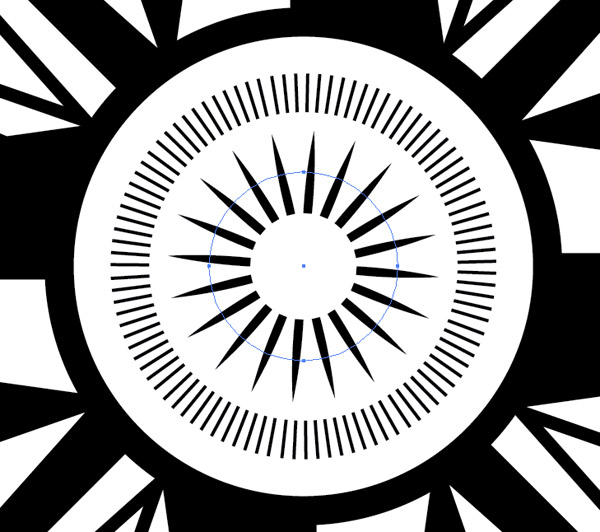

14. یک دایره را در مرکز رسم کنید و براش جدید را بعنوان استروک روی آن اعمال کنید.

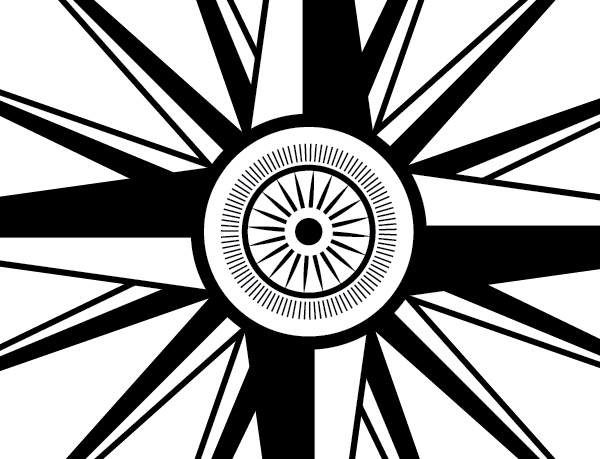

15. جزئیات دیگر را مطابق تصویر با استفاده از اشکال ساده، به طراحی خود اضافه کنید.

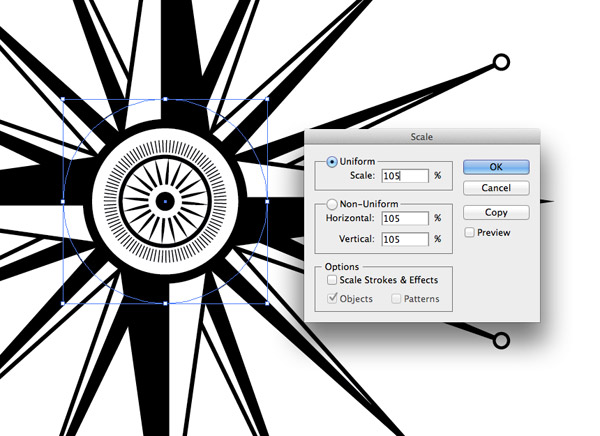

16. با نگهداشتن کلید Alt یک دایره با استروک به پهنای ۱pt و بدون رنگ داخلی رسم کنید و آن را به پشت انتقال دهید و سپس به مسیر Object > Transform > Scale بروید و مقدار Scale را ۱۰۵% وارد کنید. از این شکل کپی بگیرید.

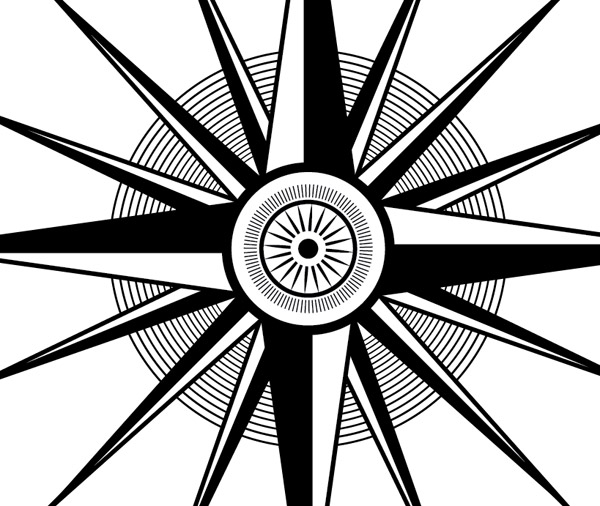

17. حالا به طور متوالی شکلی که مرحله ی قبل کپی کردید را پیست کنید و یک سری از حلقه ها ایجاد کنید.

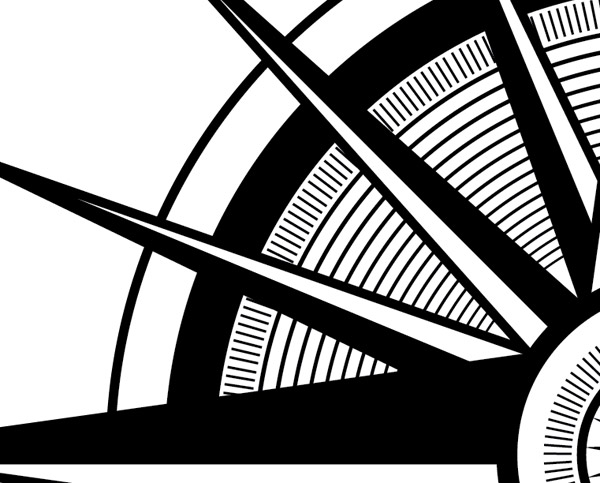

18. جزئیات جدید را مطابق شکل ایجاد کنید و اشکال جدید را یکی یکی به لایه ی پشتی انتقال دهید. بگونه ای که جدیدترین شکل در اولین لایه ی سند ما باشد.

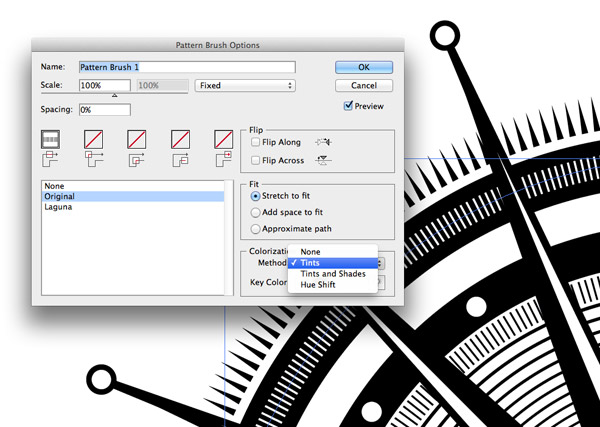

19. دوبار روی الگوهای سفارشی در پنل Brushes کلیک کنید تا خواص آنها را ویرایش نمایید.گزینه ی Colorization Method را به Tints تغییر دهید. این کار به شما اجازه می دهد تا بتوانید الگوهای سفید بیشتری را در همپوشانی با دایره های سیاه اعمال و جزئیات بیشتری را اضافه کنید.

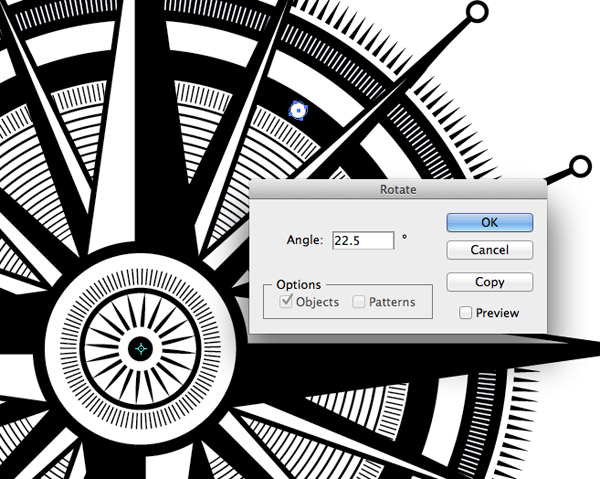

20. برای ایجاد عناصر به طور مساوی در اطراف طراحی، ابزار Rotate را انتخاب کنید و با نگه داشتن کلید Alt ، نقطه محوری به مرکز طراحی تنظیم نمایید. محاسبه ی زاویه با تقسیم تعداد عناصر در ۳۶۰ درجه انجام دهید. در صورتی که ۱۶ عنصر داشته باشیم، زاویه ی بدست آمده ۲۲٫۵ می شود. از شکل ایجاد شده کپی بگیرید.

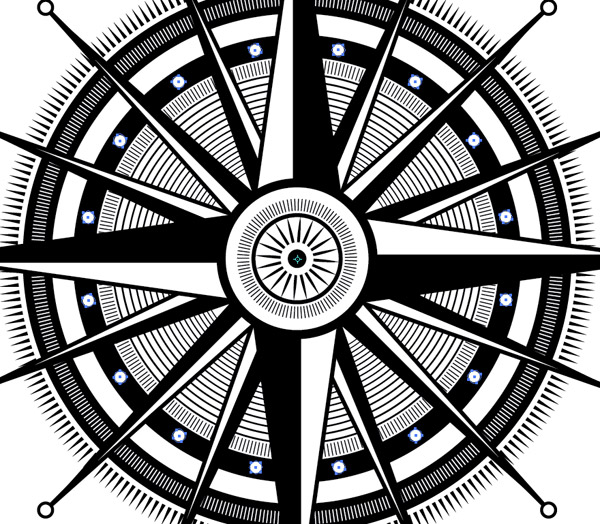

21. شکل مرحله ی قبل را مطابق تصویر بالا روی بقیه ی قسمت های شکل اعمال کنید.

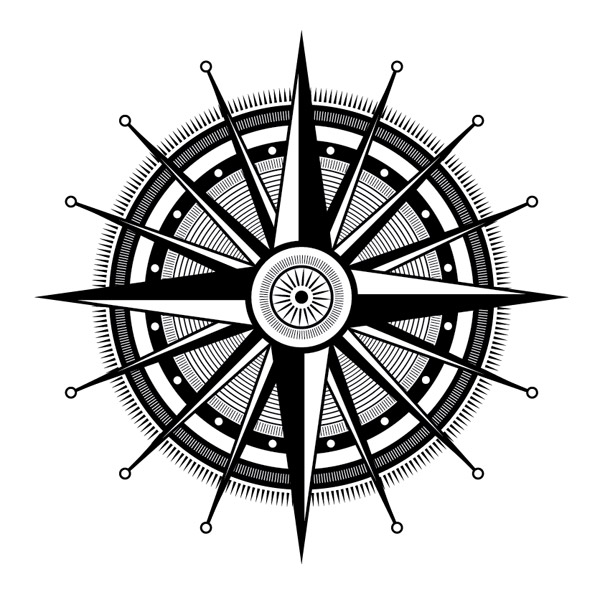

22. طراحی قطب نمای ما با استفاده از ایلاستریتور تمام شد و نتیجه ی کار امروز، مطابق شکل بالا می باشد.
